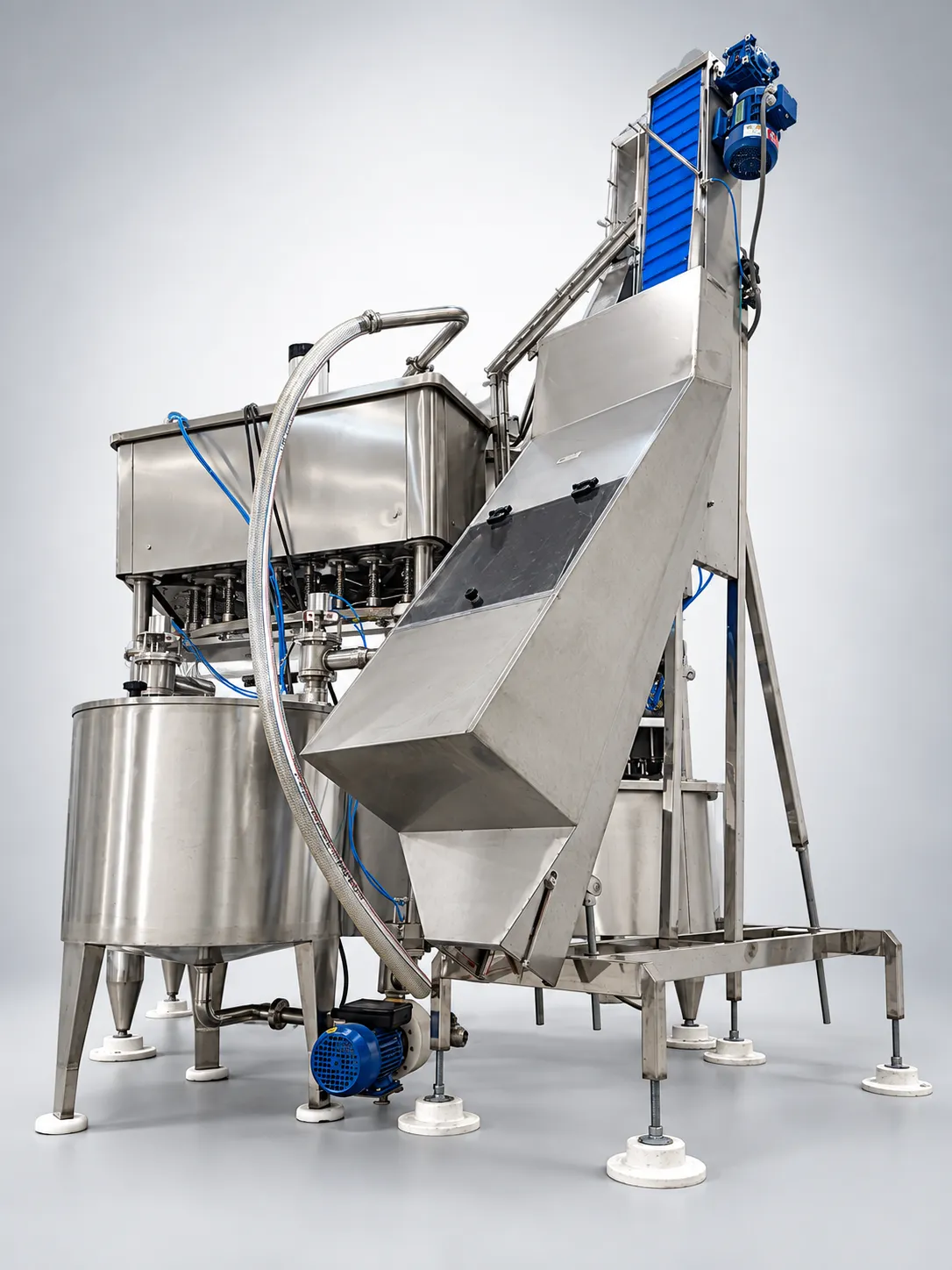

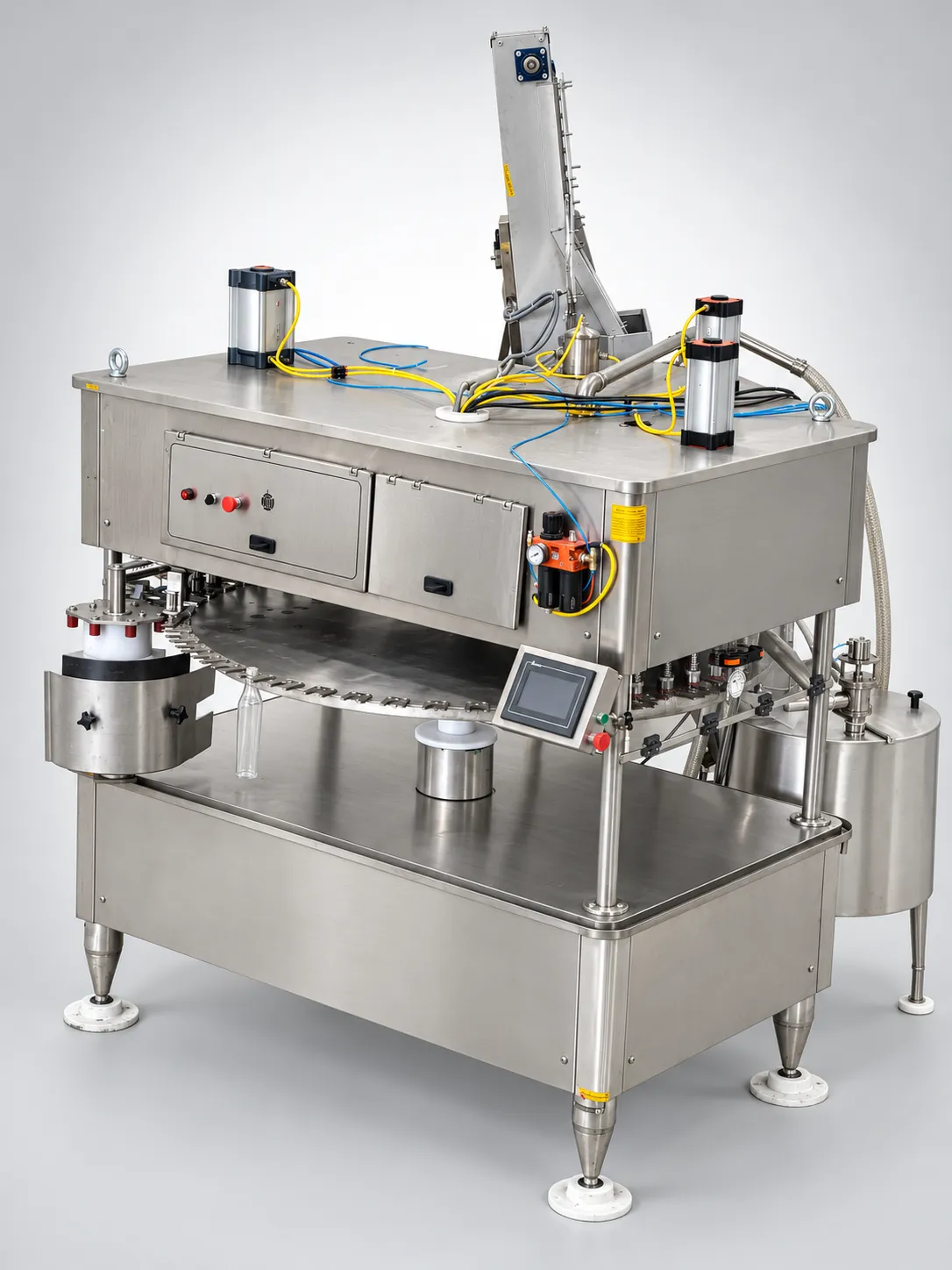

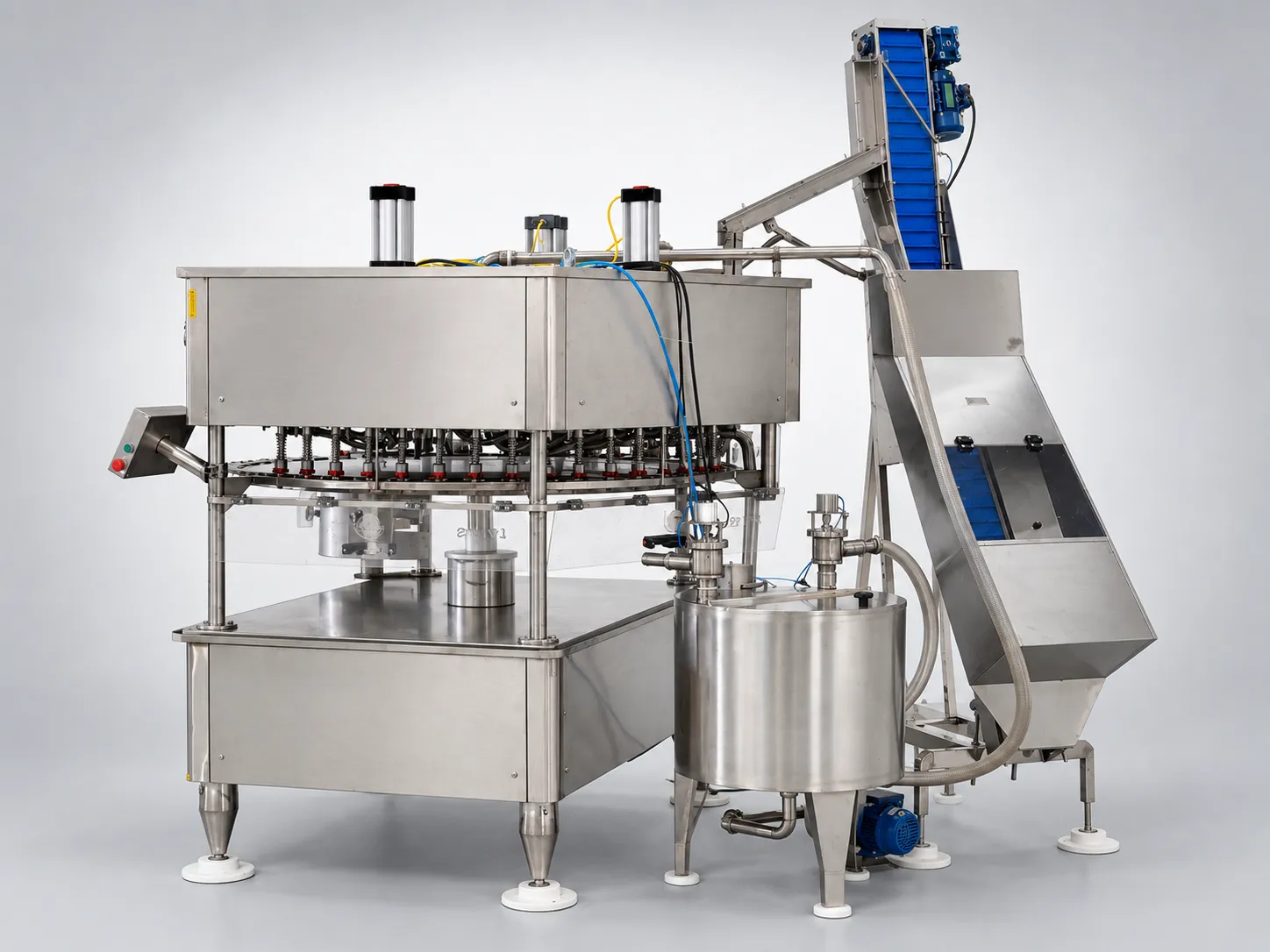

منوبلوک 16 نازل بطری pet تیپ جدید

دستگاه منوبلوک 16 نازل یک ماشین تمام‌اتوماتیک برای پرکردن، درب‌گذاری و درب‌بندی بطری‌های PET است که برای بسته‌بندی انواع مایعات غیرگازدار طراحی شده است. این دستگاه با بهره‌گیری از سیستم روتاری، کنترل PLC و HMI لمسی و نازل‌های اورفلو، امکان پرکنی دقیق و یکنواخت انواع محصولات مایع را فراهم می‌کند.

منوبلوک 16 نازل با ساختار تمام استیل و طراحی صنعتی، گزینه‌ای مناسب برای خطوط تولید و بسته‌بندی نوشیدنی‌ها، محصولات غذایی، دارویی، مواد شوینده و سایر مایعات غیرگازدار محسوب می‌شود.

کاربرد دستگاه منوبلوک 16 نازل

این دستگاه برای بسته‌بندی مایعات مختلف در بطری‌های PET قابل استفاده است، از جمله:

• انواع آب و نوشیدنی‌های غیرگازدار
• آبمیوه و نوشیدنی‌های میوه‌ای
• شربت و محلول‌های خوراکی
• محصولات غذایی مایع
• برخی محصولات و محلول‌های دارویی
• مواد شوینده و مایعات صنعتی
• سایر مایعات غیرگازدار متناسب با مشخصات محصول

نوع نازل، روش پرکنی و پمپ مورد استفاده با توجه به ویسکوزیته، دما، کف‌کنندگی و ویژگی‌های محصول قابل انتخاب و تنظیم است.

ظرفیت دستگاه منوبلوک 16 نازل

ظرفیت دستگاه به عواملی مانند حجم بطری، نوع مایع، ویسکوزیته محصول و شرایط خط تولید بستگی دارد.

حداکثر ظرفیت‌های اعلام‌شده برای این دستگاه عبارت‌اند از:

• بطری 500 میلی‌لیتری: حداکثر 4000 بطری در ساعت
• بطری 1.5 لیتری: حداکثر 3000 بطری در ساعت
• حداکثر ظرفیت کلی: تا حدود 4000 بطری در ساعت، متناسب با سایز بطری و نوع محصول

سیستم پرکن دستگاه؛ نازل اورفلو

دستگاه منوبلوک 16 نازل به نازل‌های اورفلو (Overflow) مجهز شده است. این نازل‌ها دارای مسیر تخلیه هوا و بازگشت محصول به مخزن هستند و برای دستیابی به سطح پرشدن یکنواخت در بطری‌های PET طراحی شده‌اند.

استفاده از سیستم اورفلو برای محصولاتی که نیاز به سطح پرشدن ثابت و ظاهری یکنواخت در بطری دارند، مناسب است.

همچنین هر نازل به سنسور تشخیص وجود بطری مجهز است. در صورت قرار نگرفتن بطری در محل مربوطه، شیر نازل باز نمی‌شود و از هدررفت محصول جلوگیری خواهد شد.

سیستم روتاری پرکن، درب‌گذار و درب‌بند

مکانیزم دستگاه به‌صورت روتاری و تمام‌اتوماتیک طراحی شده و سه فرآیند اصلی را در یک دستگاه انجام می‌دهد:

1. پرکردن بطری
2. درب‌گذاری اتوماتیک
3. درب‌بندی بطری

یکپارچه بودن این فرآیندها باعث کاهش فضای مورد نیاز، کاهش خطای اپراتوری و هماهنگی بهتر مراحل بسته‌بندی می‌شود.

بالابر درب بطری

دستگاه دارای سیستم بالابر درب بطری است که وظیفه انتقال و تغذیه درب‌ها به بخش درب‌گذاری را بر عهده دارد. این سیستم به‌صورت اتوماتیک با فرآیند درب‌گذاری دستگاه هماهنگ می‌شود.

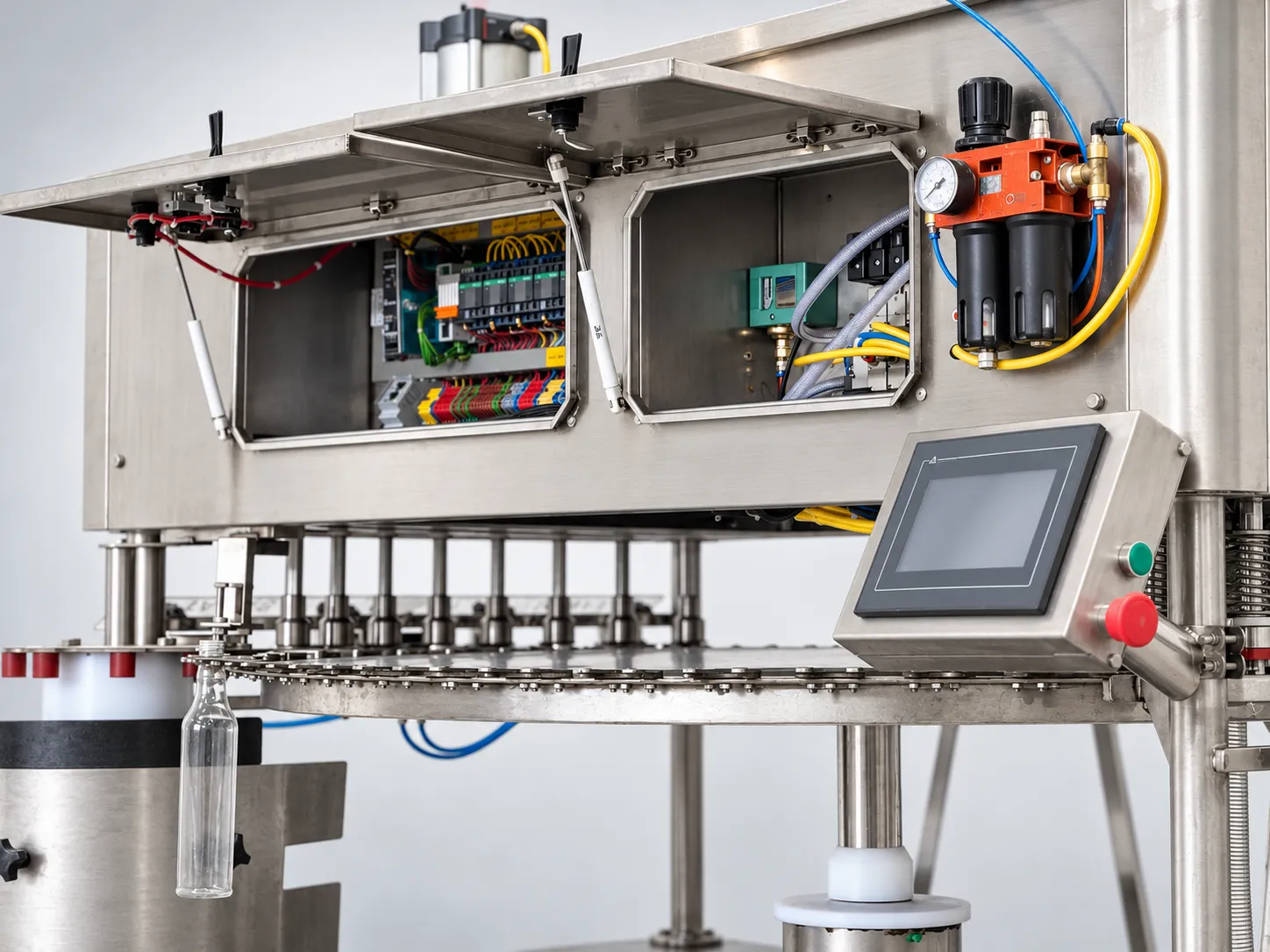

کنترل دستگاه با PLC و HMI لمسی

تنظیم و کنترل پارامترهای دستگاه از طریق PLC و پنل HMI لمسی انجام می‌شود. اپراتور می‌تواند پارامترهای مختلف دستگاه را متناسب با محصول و بطری تنظیم کند.

برخی تنظیمات قابل کنترل عبارت‌اند از:

• میزان و شرایط پرکردن
• سرعت عملکرد دستگاه
• تنظیمات مربوط به درب‌بندی
• پارامترهای عملکردی دستگاه
• کنترل و مشاهده وضعیت فرآیند تولید

این سیستم کنترل، کاربری دستگاه را ساده‌تر کرده و امکان مدیریت دقیق‌تر فرآیند بسته‌بندی را فراهم می‌کند.

پمپ دستگاه منوبلوک

برای افزایش سرعت و بهبود فرآیند انتقال محصول، امکان استفاده از پمپ پروانه باز مناسب صنایع غذایی و لبنیات وجود دارد. انتخاب ظرفیت و مشخصات پمپ بر اساس نوع مایع، دبی مورد نیاز و شرایط فرآیند انجام می‌شود.

طراحی و جنس بدنه دستگاه

بدنه و بخش‌های اصلی دستگاه از استیل ضدزنگ 304 ساخته شده‌اند و نازل‌های دستگاه از استیل 316 هستند.

استفاده از استیل در ساخت دستگاه، علاوه بر ایجاد مقاومت مناسب در محیط‌های صنعتی، امکان شست‌وشو و نظافت آسان‌تر تجهیزات را فراهم می‌کند.

طراحی دستگاه با هدف کاهش استهلاک، ساده‌سازی تعمیر و نگهداری و استفاده از قطعات مصرفی اقتصادی انجام شده است.

تجهیزات برق و پنوماتیک

دستگاه منوبلوک 16 نازل برای عملکرد صحیح به تجهیزات برق و هوای فشرده نیاز دارد.

مشخصات برق

• برق مورد نیاز: سه فاز
• توان مصرفی: حدود 7 کیلووات
• تجهیزات برقی: قابل سفارش از برندهای کره‌ای و تایوانی

مشخصات هوای فشرده

• فشار باد مورد نیاز: 7 تا 8 بار
• کمپرسور پیشنهادی: حداقل مخزن 200 لیتری
• تجهیزات پنوماتیک: بادران

ظرفیت واقعی کمپرسور باید متناسب با مصرف هوای کل خط و تجهیزات جانبی تعیین شود.

اتصال به خط کامل بسته‌بندی

دستگاه منوبلوک 16 نازل قابلیت اتصال به تجهیزات قبل و بعد از خود در خط بسته‌بندی را دارد.

ورودی دستگاه

ورودی دستگاه قابلیت اتصال به:

• Air Conveyor
• دستگاه بطری‌شوی اتوماتیک
• تجهیزات انتقال بطری

را دارد.

خروجی دستگاه

خروجی منوبلوک نیز قابلیت اتصال به نوار نقاله را دارد تا بطری‌های پرشده و درب‌بندی‌شده به سایر ماشین‌آلات خط بسته‌بندی مانند لیبل‌زن، تاریخ‌زن و تجهیزات بسته‌بندی نهایی منتقل شوند.

مزایای دستگاه منوبلوک 16 نازل

• پرکن، درب‌گذار و درب‌بند تمام‌اتوماتیک
• دارای 16 نازل پرکن
• سیستم پرکنی اورفلو
• مناسب برای انواع مایعات غیرگازدار
• مناسب برای بطری‌های PET
• سیستم روتاری با عملکرد هماهنگ
• مجهز به سنسور تشخیص بطری
• جلوگیری از باز شدن نازل در صورت نبود بطری
• مجهز به سیستم بالابر درب
• کنترل توسط PLC و HMI لمسی
• امکان تنظیم پارامترهای عملکردی دستگاه
• بدنه استیل 304
• نازل‌های استیل 316
• طراحی با استهلاک پایین
• قطعات مصرفی اقتصادی و قابل تعویض
• قابلیت اتصال به Air Conveyor و نوار نقاله
• مناسب برای استفاده در خطوط اتوماتیک بسته‌بندی
• ظرفیت تا 4000 بطری در ساعت، متناسب با نوع بطری و محصول

قطعات مصرفی دستگاه

قطعات مصرفی اصلی دستگاه شامل موارد زیر هستند:

• اورینگ نازل
• پکینگ نازل
• لاستیک درب‌بندی

این قطعات به‌صورت دوره‌ای و متناسب با میزان کارکرد دستگاه نیاز به بررسی و در صورت لزوم تعویض دارند.
